インソールシステム

弊社で取り扱うインソール製作システムは設計から切削までCAD/CAMを用いて製作するgo-tec system(ゴーテックシステム)と、モジュラー化されたインソール材料を真空成型によって製作するキャプロンインソールシステムを主に取り扱っております。 それぞれのシステムには特長があり、義肢装具士、製作技術者、ユーザーのニーズに合わせてご提案させて頂きます。

Go-tec system

Go-tec systemとはCAD/CAMを用いたスキャナーとソフトウェア・切削機が一体となったインソール製作システムです。
このシステムは、素足もしくは採型したトリッシャムを専用のスキャナーにより、足底面の形状をコンピューター上に読み取ります。スキャン後はコンピューターの画面上で、足部とインソールのアライメント設定や、アーチサポートやウェッジの矯正や免荷等を設計し保存します。切削機にインソールブロックをセットしおよそ9分程度で切削が終了します。
Go-tecシステムを導入することで、石膏モデルを用いないので作業効率が向上し、モデルをコンピューター上で保存できることから同じ物を何度でも製作できます。

  • 計測スタート
    トリッシャムもしくは裸足をスキャン
    最初に、足底の型を取ります。
  • データ化完成まで 10分~15分
    モディファイ(修正)
    計測データをパソコンに取り込み、用途に合った最適なインソールをデータ化します。
  • 切削時間 約9分
    切削機による切削
    出来上がったデータを元に、切削機でインソールを製作します。

GP レーザースキャナー(専用スキャナー)

本システムのスキャナーです。採型されたトリッシャムをスキャナーに置き、ソフトウェアのボタンをクリックするだけでスキャナーは作動します。レーザーとカメラでトリッシャムの形状をとらえて、足底面の形状を忠実に再現できます。
GPレーザースキャナーは、100Vの電源供給とUSBポート1ヵ所で構成され、コンパクトに設計されており、設置場所を選びません。ソフトウェアの入っているノートパソコンにUSB接続するだけで簡単にご使用いただけます。

製品名 GP LaserScan 3D f
サイズ・重量 W:265/L:600/H90(mm) ・6.8kg
仕様 ・裸足、陽性モデル、トリッシャム専用
・USBポート1口使用
・接触型スキャナー
・電力:100V
※スキャンデータの読込みには別途下記のCADソフトが必要です。
価格 オープン価格

ミーリングマシン

Go-tec systemの切削機です。
ブロックをセットしてスイッチを押すだけで切削がスタートします。
難しい操作は一切必要なく、早いものであれば約9分ほどで切削が完了します。
切削スピードやコストに応じて切削機の種類をお選びいただけます。

対応製品 GP M251
GP M512
GP M451
価格 オープン価格

その他取り扱い

バンキフではインソール製作に使用するGo-tec systemにおいて足底圧計測装置も取り扱っております。
フォースプレート型とインソール(靴内挿入)型の2種類を取り扱っております。
インソールを製作するソフトウェアと同様のソフトウェアで操作するのでデータの互換性があり、計測結果をインソールの製作に活かすことが出来ます。

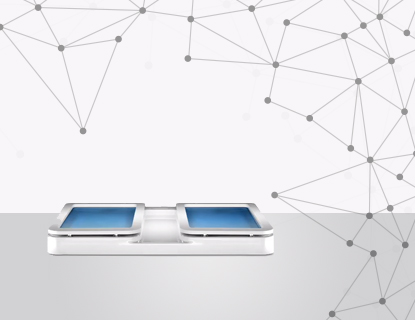

GP Multi Sens

オーソドックスなフォースプレート型の足底圧計測装置です。
フォースプレートはバッテリー式で本体とノートPCはBluetooth接続ですのでケーブルが動きを妨げることはありません。
電源の取れない屋外などでの使用も可能です。
裸足でのスタティック・ダイナミックの評価に最適です。

製品名 GP Multi Sens
仕様 ・足底圧分布計測装置
・フォースプレート型
・ワイアレス構造(Bluetooth)
・プレートサイズ:L630mm/W540mm/H50mm
・重量:約8kg
・電圧:100V 50/60Hz ※バッテリー式
特長 ・足底圧の分布レベルを任意に調整可能
・裸足でのスタティック・ダイナミック評価可能
・画像をインソールCADの設計にも使用可能
・時間の経過に対する圧力を部分的に評価可能
・条件を変えた足底圧を同時に比較可能

GP Mobil Data

インソール型の足底圧分布計測装置です。
靴の中にインソール型のセンサーを挿入し下腿に取付けた子機からWiFi接続でノートPCにデータを飛ばすのでWiFiの通信が出来る範囲内での計測が可能です。
(複数の歩行周期で計測が可能です)

製品名 GP Mobil Data
仕様 ・足底圧分布計測装置
・靴内挿入型
・ワイアレス構造(WiFi)
・センサーサイズ: 220/235/250/265/280mm
※オプションサイズ:175/200/255/295mm
・重量:ハードケース付 約5kg
特長 ・足底圧の分布レベルを任意に調整可能
・ダイナミック・ランニング評価可能
・画像をインソールの設計に使用可能
・時間の経過に対する圧力を部分的に評価可能
・条件を変えた足底圧を同時に比較可能

アフターフォロー

バンキフではGo-tec systemを最高な状態でご使用いただくために、保守・メンテナンスサービスを導入しています。
導入時には、操作方法などのレクチャーを初め、ご担当者様に細かく操作方法を指導させていただきます。
ご利用の際に出てきた疑問や質問など、質問サポートも行っておりますので、お気軽にお問い合わせ頂けます。
定期メンテナンスを初め、トラブル時の切削代行はもちろんのこと、機器の貸し出し(3Dスキャナーなど)、
万が一トラブルが起きた際には、遠方の場合でも迅速に修理にお伺い致しますのでご安心ください。
導入されたお客様にはしっかりとしたフォローを行っておりますので、導入後も安心してご使用いただけます。
